  一、概述

  用 途

  螺旋转子流量计(以下简称流量计)是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造,广泛应用于石油、化工、轻工、商业和科研等部门,特别适用于原油、精炼油、轻烃等工业液体的计量,是目前国内最新一代容积式流量计。

  该流量计装有指针、字轮计数器、可指示出流量的累积量,带回零装置的计数器还可以指示出单次累计,并可输出电脉冲信号,供二次仪表或计算机检测,作自动控制和数据处理等用。

  特 点

  1、测量精度高、流量范围宽、重复性好。

  2、螺旋转子转动均匀、震动小、寿命长。

  3、对被测液体的粘度变化不敏感。

  4、结构简单、外形尺寸小、重量轻。

  5、安装容易。

  二、工作原理及结构

  工作原理

  本流量计属容积式流量计,它是以螺旋转子(测量元件)的空槽部分和计量箱内壁组成一封闭空腔(见图中阴影部分)作为测量室,转子每转一周可输出8倍空腔的容积,因此,流体的流量正比于螺旋转子的转速,将转子转数的累计转化为流体流量的计量(见图1)。

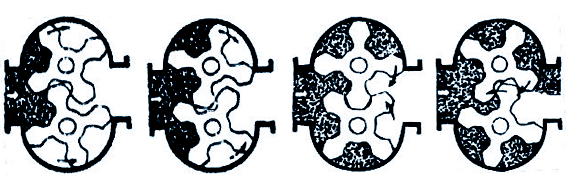

  图1 螺旋转子运转原理结构

  流量计主要由本体、一对螺旋转子、磁性联轴器、减速机构、调整齿轮、计数器及发讯装置组成。

  螺旋转子的转数,通过磁性联轴器和一系列齿轮组成的减速机构,传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成,采用磁性联轴器可以提高流量计的工作压力和工作温度,操作安全,也可减轻维修工作。

  三、技术特性

  主要技术性能

  1.公称通径:25、40、50、80、100、150、200、250、300。

  2. 允许基本误差(%):±0.2、±0.5。

  3. 重复性误差(%):0.2级为0.07、0.5级为0.17(0.5级)。

  4. 允用工作压力(Mpa):1.6、2.5、4、6.4。

  5. 被测介质温度(℃):-40~+60、-40~+120、100~300。

  6. 被测介质粘度(Mpa·s):0.6~200。

  7. 防爆等级:dⅡBT4、iaIICT4(说明:本厂的信号远传流量计分普通型和防爆型)。

  8. 管道法兰标准:HG20592-90、JB/T79.1-94。

  9. 流量计的主要材质:不锈钢、铸钢、316(即0Cr17 Ni12 Mo2汽油介质用不锈钢轴承,高温介质用高温轴承。

  规格和流量范围



  流量计流量范围(0.5级流量计)见下表

公称通径(mm)

流量范围(m3/h)

0.62mpa·s

2~8mpa·s

8~200mpa·s

25

1.5~10

1~10

1~10

40

3~22

2.5~25

2.5~25

50

4.536

9~36

936

80

10100

15~100

20100

100

13135

15~150

25~150

150

28225

25250

55250

200

42342

38380

90380

250

70550

60~600

130450

300

110880

1001000

220700



  如流量计选用准确度为0.2级,流量下限按表1下限×2求得。当被测介质温度在+100~300℃时,其最大流量乘以系数0.8求得。
